Anteny radaru otwarte

Anteny radaru otwarte - asortyment

Dobry wybór dla średnich i dużych jachtów motorowych i jachtów żaglowych. Otwarte skanery radaru oferują wyższą czułość, lepsze wykrywanie celów i ulepszoną separację celów. Systemy anten otwartych dostępne są w wersjach z 4kW lub 12kW nadajnikami dla zapewnienia najlepszej wydajności we wszystkich zakresach.

Otwarte skanery radaru

Duże, otwarte skanery radaru wyposażone są w bardziej wydajną antenę (z większym wzmocnieniem) i wąskimi szerokościami wiązek. Dostarczają znacznych usprawnień pod względem zakresu i rozdzielczości oferując doskonałą wydajność i klarowną separację celów.

Rewolucyjna technologia Raymarine HD Colour ulepsza detekcję celów poprzez wirtualną eliminację wszystkich szumów i wyciąganie większej ilości informacji z powracającego echa radaru. Funkcje te były wcześniej generalnie niedostępne dla typowych żeglarzy.

Super HD Colour dodaje nowy pozom do przetwarzania sygnału, by rozszerzyć wydajność i ulepszyć rozdzielczość. Robiące wrażenie wielopoziomowe kolorowe obrazy dodatkowo poprawiają czytelność i ukazują więcej szczegółów.

  • Technologia HD Colour zapewnia wydajne przetwarzanie i wykrywanie celów
  • Wielopoziomowe kolorowe obrazy celów
  • Adaptacyjne ustawienia w trybie automatycznym
  • Tryby automatyczne: Przybrzeżny, Portowy, Pełnomorski i Boi
  • Kompatybilność z siecią SeaTalkHS
  • Nowe, cienkie podłączenie montażowe radaru
  • Łatwa instalacja, otwieranie podstawy nie jest wymagane (zewnętrzna wodoodporna wtyczka)
  • Tryby pracy od 10.8 do 32V DC z dostarczonym w zestawie zewnętrznym konwerterem napięcia
  • Aktualizacja oprogramowania poprzez kartę pamięci flash
  • Technologia radaru HD Colour maksymalizuje wydajność cyfrowego odbiornika radaru, która pozwala 4kW radarom Raymarine na dostarczanie takiej detekcji celów, która może konkurowaćion z większymi i mocniejszymi systemami radarów analogowych
  • Technologia radaru Raymarine HD Colour ulepsza detekcję celów przez 100% przetwarzanie cyfrowe sygnału i wydobywanie informacji
  • Technologie radaru HD Colour i Super HD Colour dostarczają znacznych usprawnień pod względem zakresu i rozdzielczości.
Radar otwarty

Zalety radarów otwartych

Gdy Twoja sytuacja zależna jest od zmian w otoczeniu, gdy w pobliżu znajduje się jakiś obiekt stanowiący zagrożenie, lub gdy zagraża zderzenie z przeszkodą, radar stanowi wspaniałą pomoc nawigacyjną.

Śledzenie celów

Nie każdy używa AIS! Użycie MARPA* (mini-automatic radar plotting aid) pozwala na identyfikowanie statków, prędkości, kursu, najbliższego punktu podejścia (CPA) i czasu do najbliższego punktu podejścia (TCPA), alarmy zagrożenia/bliskości, czy informację nakładki AIS dla dalszej klaryfikacji celu.

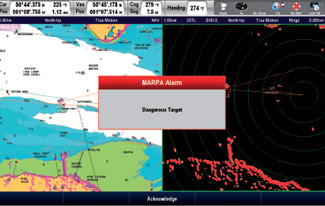

Obraz pokazuje śledzony cel na wcześniej ustawionej strefie bezpieczeństwa wokół jachtu i wyzwalany jest alarm zagrożenia, widzielny na ekranie i wyłączenie słyszalnego alarmu.

Śledzenie celów

Śledzenie zmian pogody

Skanery Raymarine HD Colour zapewniają doskonałą wydajność we wszystkich warunkach pogodowych, co pozwala na ciągłą widzialność celów podczas deszczu i burz. Radaru można użyć również do śledzenia zmian pogody!

Obraz pokazuje nietypowy sztorm z duzym deszczem, tryb deszczu (obraz po prawej stronie) został użyty do wycięcia szumu, by odkryć czytelnie cele.

Śledzenie pogody
  Skanery radaru Raymarine
  Skanery HD COLOUR Skanery SUPER HD COLOUR
Model
RA1048D RA1072D RA3048HD RA3072HD RA1048SHD RA1072SHD RA3048SHD RA3072SHD
Moc i typ skanera 4kW HD Color 12kW HD Color Super 4kW HD Color 12kW Super HD Color
Rozmiar anteny 1.31m 1.92m 1.31m 1.92m 1.31m 1.92m 1.31m 1.92m
Maksymalny zakres skali 72nm
Waga skanera (Podstawa + Antena) 26 kg 29 kg 26 kg 29 kg 26 kg 29 kg 26 kg 29 kg
Pozioma szerokość wiązki (Nominalna) 1.85° 1.15° 1.85° 1.15° 1.85° 1.15° 1.85° 1.15°
Efektywna pozioma szerokość wiązki (po przetworzeniu Super HD) N/A Mniej niż 1°
Pionowa szerokość wiązki -3dB 25°
Boczne płaty anteny (wewnątrz 10°) < -21dB
Boczne płaty anteny (zewnątrz 10°) < -30dB
Zakres obrotów 24 rpm 24 rpm / 48 rpm
(Automatyczny tryb wysokiej prędkości ulepsza śledzenie szybko poruszających się kontaktów na zakresach od 3 mil lub mniejszych. Zależnie od wskaźnika wielofunkcyjnego.)
Pasmo odbiornika Dopasowany filtr cyfrowy dla każdej długości pulsu
Długość pulsu/ Ustawienia PRF 8
Napięcie 10.8 do 32 V DC (przy użyciu dostarczonego VCM100) dla systemów 12V, 24V DC
Pobór prądu (Typowy) <70W (transmisja)
<30W (tryb gotowości)
<1.2W (uśpienie)
<110W (transmisja)
<30W (tryb gotowości)
<1.2W (uśpienie)
<70W (transmisja)
<30W (tryb gotowości)
<1.2W (uśpienie)
<110W (transmisja)
<30W (tryb gotowości)
<1.2W (uśpienie>)
Ilość wyświetlanych poziomów video 256 (8-bit)
Zakres temperatur pracy -10°C do +55°C D6
Zakres temperatur poza pracą -20°C do +70°C C6
Standard wodoodporności IPX6
Długość kabla skanera 15 m standardowo (5m 10 m i 25 m opcjonalnie)

Do pobrania:

Broszura Radary Broszura Radary
